电脑电源线接发

电脑电源线接法图解如下：

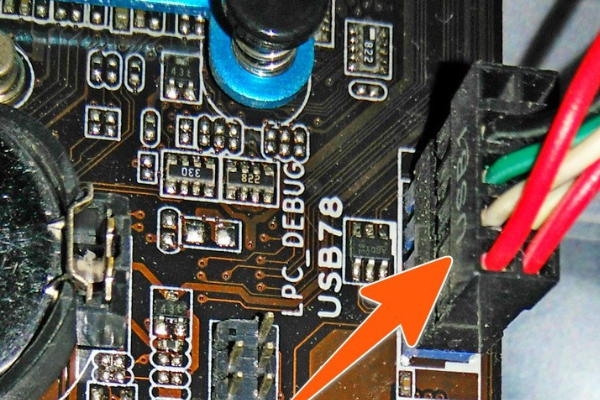

1、首先从机箱上连接出来的那一把电源线，其中有个比较宽的，如下图箭头所指，如果在上面标了是USB的，那么就是机箱面板上连接USB插口的线，在主板的边缘上，找USB的针脚，插上去就行，这个比较大，好找。

![IMG_256](/media/202401/20240119095650947330.png)

2、机箱里那一把线束中，如果看到有一个上面标有HDD\_LED字样的线，那么这个是磁盘的工作指示灯用的线，和主板上对应的那个HDD\_LED针脚相接就可以了。

![IMG_257](/media/202401/20240119095651203916.png)

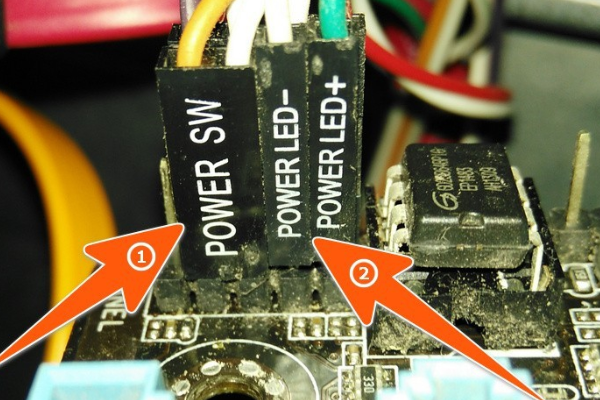

3、橘察当看到上面标有Power\_SW这样的线，如下图所指，那么把它接到PWR\_BTN上，主板上PWR\_BTN的位置，在上一张图可看到，和HDD\_LED是分上下排标示出来的。有的标为PWR\_SW，但都是指主机电源开关线；POWER\_LED那就是指示灯，接PWR\_LED就行。

![IMG_258](/media/202401/20240119095651412976.png)

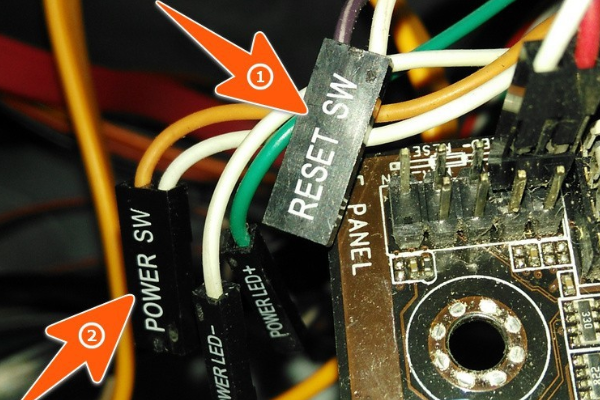

4、除了这些之外，主机内还有一个比较重要的主板接线，那就是重启开关线，这个线在线头上标示的是RESET\_SW，如下图所指，如果看不清楚时，就可以用打开照明手电。

![IMG_259](/media/202401/20240119095651570428.png)

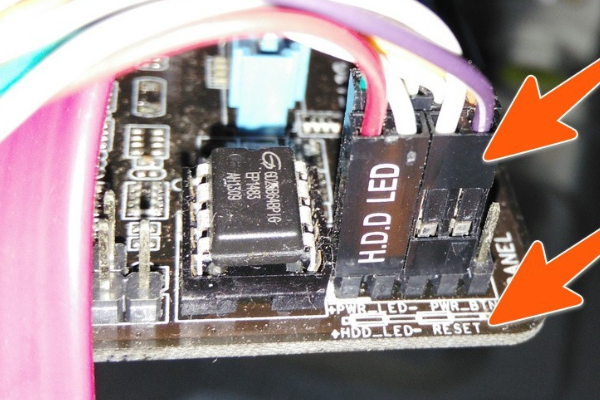

5、再在主板上，找到那个标有RESET字样的针脚处，因它是分排标出的，所以下图中，就是下面那一排的两个针脚，如下图，把它插上去。

![IMG_260](/media/202401/20240119095651762138.png)

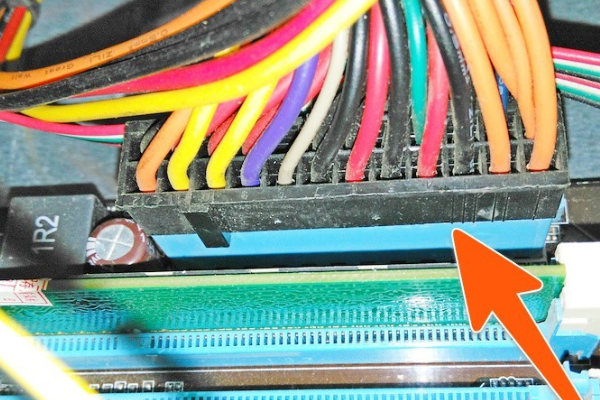

6、上面的链接好后，就可以再接电脑主机内最大的这个主板电源线，这个接起来还是比较简单，只要对准卡槽，稍微用力向下插进去，就可以了，只要不插反了，一般都比较容易接上去，如下图所示。

![IMG_261](/media/202401/20240119095652053887.png)

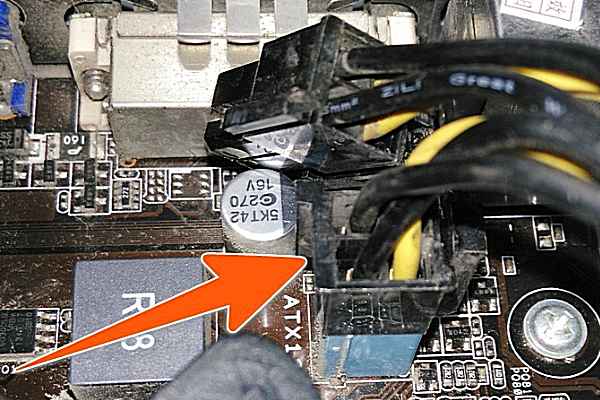

7、另外在电脑主板上还有一个辅助电源线，如下图，这个接起来也比较简单，找准主板上的这个相匹配的接口，对准正反面，插上去就行，这样一台主机的纯仿电源做伍纤开关线就这样接好了。

![IMG_262](/media/202401/20240119095652229144.png)
